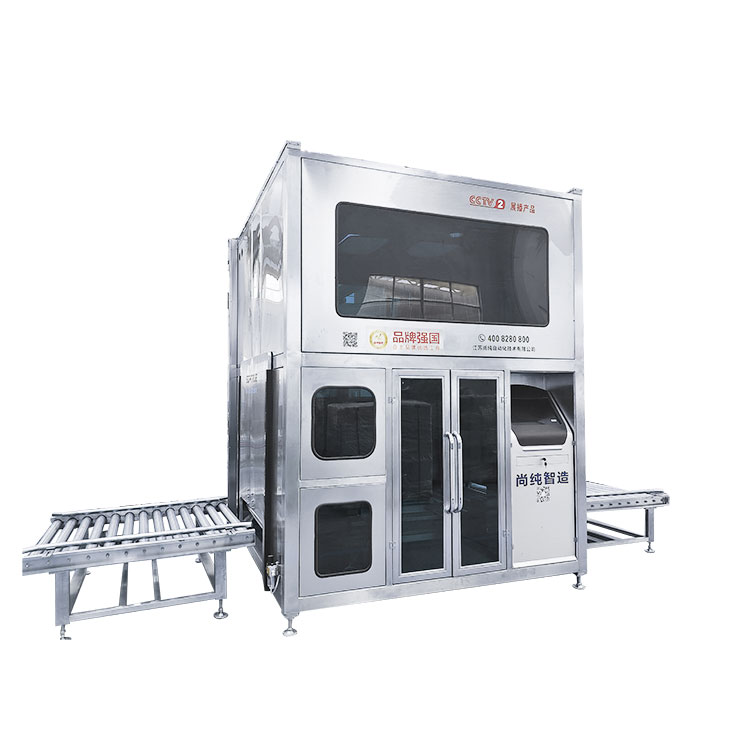

200L 1000L Biswal nga Bug-os nga Awtomatikong Pagpuno sa Makina

(Ang dagway sa mga ekipo managlahi sumala sa gipahiangay nga function o teknikal nga pag-upgrade, ubos sa pisikal nga butang.)

Ang Somtrue usa ka propesyonal nga tiggama, pasalig sa paghatag sa mga kustomer sa tibuok kalibotan og mas maayong mga produkto ug serbisyo. Ang among 200L 1000L visual nga bug-os nga awtomatikong pagpuno nga makina dili lamang maayo nga nadawat sa domestic nga merkado, apan nakadaog usab sa halapad nga pag-ila sa internasyonal nga merkado. Pinaagi sa walay hunong nga mga paningkamot ug padayon nga kabag-ohan, ang Somtrue nagpadayon sa pagpauswag sa teknikal nga lebel ug kapasidad sa produksiyon aron matubag ang nagkadako nga panginahanglan sa mga kustomer sa kalibutan. Kami nagtuo nga pinaagi sa mga paningkamot ug kooperasyon sa duha ka kilid, makamugna kami og mas maayong kaugmaon! Bisan kung kini usa ka kasamtangan nga kustomer o usa ka bag-ong kauban, kami nagpaabut sa pagtubo uban kanimo ug pagkab-ot sa mas dako nga kalampusan ug kalampusan. Atong atubangon ang hagit nga magkauban, paghimo og mas dako nga bili alang sa mga kustomer, ug ipaambit ang kalamboan ug pag-uswag sa industriya!

200L 1000L Biswal nga Bug-os nga Awtomatikong Pagpuno sa Makina sa kinatibuk-ang pagtan-aw:

Usa ka intelihente nga sistema sa pagputos nga espesyal nga gidisenyo alang sa 200L barrels sa explosion-proof nga palibot alang sa 200L barrel (lakip ang tray) nga packaging. Gamit ang visual search mouth, kini makaamgo sa automatic packaging sa 200L barrel sa automatic opening, automatic diving, automatic fast filling, automatic leakage, automatic sealing thread cover ug uban pang tibuok proseso.

Ang nag-unang bahin sa pagpuno nagsagop sa frame sa pagpanalipod sa kalikopan, nga makatan-aw sa bintana, ug awtomatiko nga ibalhin ang pultahan sa sulod ug gawas sa balde, nga mahimong usa ka sirado nga wanang kung pun-on. Ang electrical control nga bahin niini nga makina naglangkob sa PLC programmable controller, weighing module, visual system, ug uban pa, nga adunay lig-on nga abilidad sa pagkontrol ug taas nga lebel sa automation. Uban ang pag-andar nga wala’y pagpuno sa baril, wala gitugutan nga pagpuno sa baba sa baril, aron malikayan ang basura ug polusyon sa mga materyales, aron ang electromechanical integration sa makina usa ka hingpit nga pasundayag.

Ang prinsipyo sa pagtrabaho sa pagtimbang gigamit aron mahibal-an ang pagkontrol sa kantidad sa pagpuno. Ang oras sa pag-abli sa balbula sa pagpuno kontrolado sa programmable controller PLC, ug ang materyal moagos ngadto (o gidala pinaagi sa pump feed) ngadto sa sudlanan. Ang departamento sa pagpuno niini nga makina nakaamgo sa paspas nga pagpuno ug hinay nga pagpuno pinaagi sa doble nga baga ug nipis nga pipeline, ug ang hinay nga pagpuno sa dagan mapaigoigo. Sa una nga oras sa pagpuno, ang doble nga pipeline gibuksan sa parehas nga oras. Human sa panahon sa pagpuno, ang diving cylinder mosaka ngadto sa barrel mouth position, ang krudo nga pipeline sirado, ug ang nipis nga pipeline nagpadayon sa pagpuno sa hinay-hinay hangtud sa gitakda nga kinatibuk-ang gidaghanon sa pagpuno. Ang awtomatik nga spin cover gihimo sa katapusan sa pagpuno.

Ang kagamitan adunay usa ka sistema sa pagtimbang ug feedback, nga mahimong magtakda ug mag-adjust sa paspas ug hinay nga gidaghanon sa pagpuno.

Ang touch screen mahimong dungan nga magpakita sa kasamtangan nga oras, ekipo nga nagdagan nga kahimtang, pagpuno sa gibug-aton, cumulative output ug uban pang mga gimbuhaton.

Ang kagamitan adunay mga gimbuhaton sa mekanismo sa alarma, pagpakita sa sayup ug dali nga pamaagi sa pagproseso.

Ang linya sa pagpuno adunay function sa interlock nga proteksyon, ang pagpuno awtomatikong mohunong, ug ang pagpuno awtomatiko kung ang pagpuno naa sa lugar.

Kini nga makina nasangkapan sa tibuok nga tabon, ang usa ka kilid sa balde bukas, pagpadayon sa natural nga bentilasyon; ang nahabilin mao ang sirado nga istruktura, nga adunay Windows, ug adunay gamay nga bentilasyon alang sa pagkontrol sa manwal.

Kini nga makina bug-os nga sirado nga tabon, nga adunay interface sa pressurization, mahimo nga microcharge ang kagamitan, makunhuran ang gawas nga gas sa kagamitan.

Panguna nga teknikal nga mga parameter:

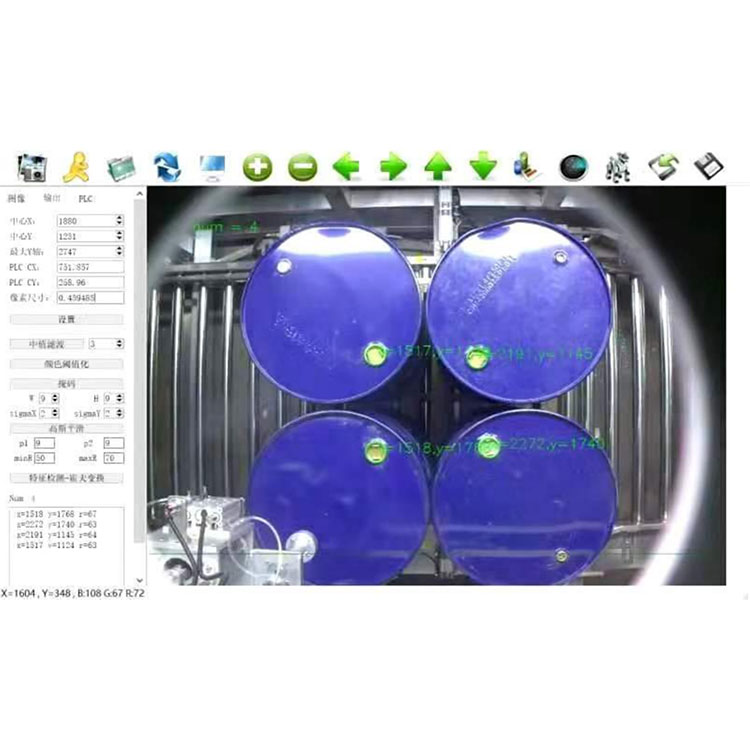

Visual positioning system

Panan-awon: gamit ang industriyal nga intelihente nga kamera, gikarga sa visual explosion isolation machine box aron magtrabaho. Gikan sa intelihenteng camera, ug ang PLC control coordinate moving system nagpunting sa filling gun sa barrel port.3 D coordinate moving system: guide rail system ug explosion-proof deceleration motor.

Major function:

Awtomatikong pagpangita: visual positioning, coordinate moving system search, pagpuno sa gun drop filling.

Ang paspas ug hinay nga doble nga tulin nga awtomatikong pagpuno sa quantitative: aron masiguro ang katukma sa pagpuno ug kapasidad sa produksiyon;

Pagpuno nga porma: pagpuno sa o sa ilawom sa lebel sa likido;

Ang balbula sa pneumatic base kanunay nga bukas nga bukas, hinayhinay nga idugang ang limitasyon sa pag-agos sa unahan-paghinay ang rate sa pag-agos sa outlet sa pagpuno sa pusil;

Disenyo sa liquid cup-minimize ang leakage sa nahabilin nga liquid human sa perfusion;

Awtomatiko ug manwal nga quantitative nga pagpuno-dali nga operasyon ug pagpadayon;

Awtomatikong pagpanit function-nabuntog ang impluwensya sa inconsistent gibug-aton nga mga hinungdan sa pagpuno sudlanan sa tukma;

Ang bili nga punto adjustable-quantitative nga pagpuno nga gipahiangay sa daghang mga sakup sa gibug-aton;

Awtomatikong pagdayagnos, sayup nga alarma-pagpauswag sa pagkakasaligan sa sistema sa pagtrabaho;

Safety interlock-balde sa dapit, spray gun sa ubos; pun-on ang gun top barrel return;

Pagkontrol sa kaugalingon nga pag-lock-sulayi ang nozzle sa wala pa pun-on;

Ang pagtipig sa setting sa produkto-mahimo nga magtipig hangtod sa lainlaing lainlaing mga produkto nga gibug-aton nga gitakda nga kantidad ug may kalabotan nga mga parameter sa perfusion;

Pagtuki sa pagkamatugtanon-awtomatikong pagkakita sa sayup sa pagpuno;

Touch screen-Intsik nga interface, intuitive, kombenyente nga setting.

Alarm alert-Tumpak sa punto sa kapakyasan.

Awtomatikong sistema sa pagkontrol

Ang tibuuk nga linya gilangkuban sa daghang mga sistema sa PLC, nga mahimong kontrolado nga independente nga kontrolado ug mag-interlock sa usag usa. Kini adunay mga gimbuhaton sa sistema sa pag-inspeksyon sa kaugalingon, sayup nga pagpakita sa alarma, katukma, katulin, output, ug uban pa. Ang matag sistema adunay kaugalingon nga interface sa tawo-machine, ug ang tanan nga mga parameter mahimong magamit sa interface sa tawo-machine. Paghatag ug detalyado nga pipeline control process flow chart ug logic diagram.

Mahimong tipigan ang tipo sa pagpuno sa materyal, gidaghanon sa batch, petsa, gibug-aton matag baril, oras sa pagtipig ug uban pang mga function sa pagrekord

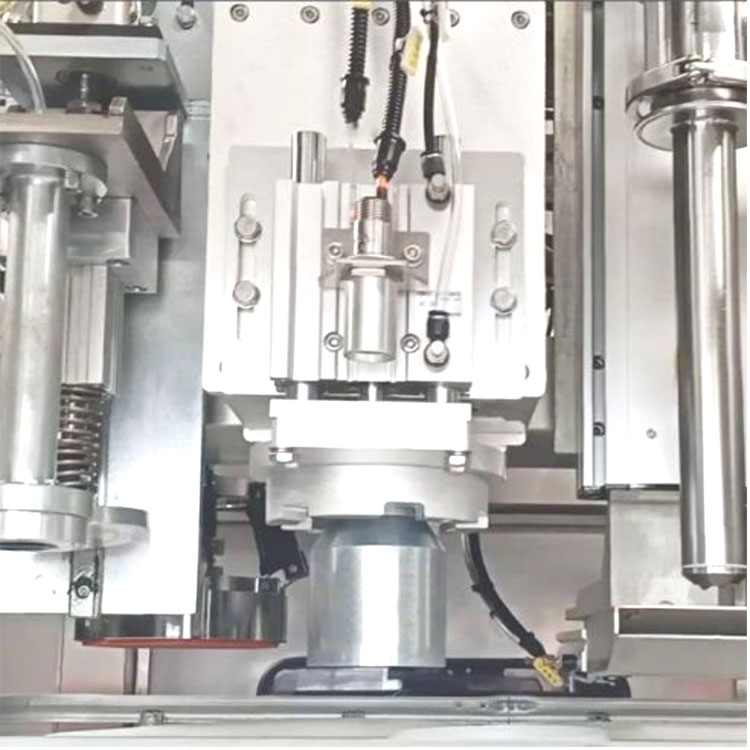

Sistema sa pagpuno ug open spin cap system

Pagpuno sa ulo sa pusil: sa porma sa external blocking, awtomatik nga mosalom sa baba sa baril (ubos sa baril) sa panahon sa pagpuno, ug awtomatikong mobangon human sa pagpuno. Ang pagpuno sa ulo sa pusil usa ka haw-ang nga disenyo, ug ang materyal mahimong malimpyohan human masira ang ulo sa pusil aron mapugngan ang pagsabwag sa materyal.

Ang ubos nga bahin sa ulo sa pagpuno sa pusil gihatag sa usa ka silindro nga nagpalapad sa likido nga plato. Pagkahuman sa pagpuno, ang ulo sa pagpuno mobangon ug ang plato sa kanal molugway aron mapugngan ang materyal nga mahugawan ang pagputos ug paghatud sa linya sa lawas. Ang liquid connecting disc gidisenyo alang sa freehand disassembly, nga mahimong disassembled nga walay mga himan ug sayon ​​alang sa paglimpyo.

Bukas nga hapin, spin cover nga bahin: gamit ang patente nga teknolohiya sa kompanya, mahimo’g i-package ang rotary cover head ug barrel surface vertical, ug mahimong hapsay, dali nga ablihan ang tabon ug spin cover, dili makadaot sa tabon, dili makadaot sa tabon , ang hugot nga tabon sa sealing degree taas.

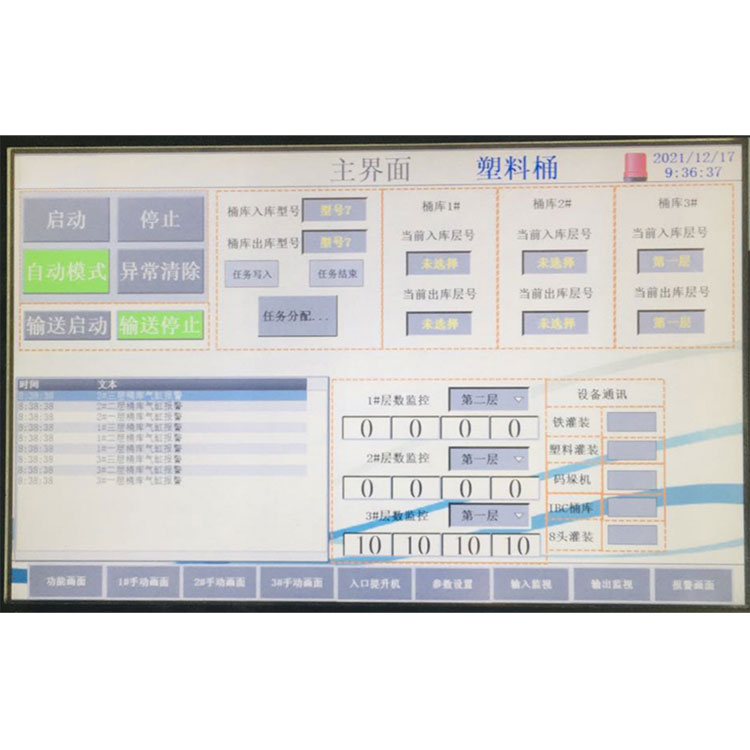

Touch screen ug sistema sa pagtimbang

Ang setting sa parameter sa pagpuno sa materyal ug operasyon pinaagi sa operasyon sa touch screen, yano ug intuitive, ug adunay pagpakita sa temperatura, pagdayagnos sa sayup ug alarma, dali nga pag-andar. Kini adunay function sa programa sa pagtipig sa panumduman, makatipig daghang mga set sa mga parameter, ug makatan-aw sa makasaysayan nga datos. Mahimong awtomatiko nga makalkula ang paglihis sa pagsukod, ug mahimong hinganlan alang sa lainlaing mga programa, usbon ang lainlaing mga detalye o usbon ang kapasidad sa produksiyon, kinahanglan ra nga i-adjust ang lainlaing mga parameter, mahimo’g mapauswag ang kahusayan sa trabaho. Ang sistema sa pagtimbang nagsagop sa bantog nga American brand sensor aron masiguro ang katukma sa pagpuno. Dugang pa, ang sistema adunay function sa pagpanalipod sa lana, ug ang sensor kombenyente sa pag-instalar, pagtangtang ug pag-ayo.

Ang sukdanan sa lamesa adunay usa ka protective function, sa diha nga ang ulo sa baril baril, ang gun ulo awtomatikong mibalik. Ug gipanalipdan sa labing taas nga oras sa pagpuno.

kaluwasan interlocking

Safety Interlock sa Feed Site:

I-install ang buton numero 1 ug 2 sa pagpakaon. Sa diha nga ang tray gibutang ug gidala sa ibabaw, i-press ang buton # 1, ug dayon ang linya sa asembliya nagdala sa marka sa No.1 ug naghatud sa tray sa No.1 nga kagamitan sa pagpuno.

Sa makausa pa, sa diha nga ang tray gibutang ug gidala sa tray, i-press ang No.2 button. Unya ang linya sa asembliya nagdala sa marka sa No.2 ug naghatud sa tray sa kagamitan sa pagpuno sa No.2.

Sa dihang ang no. Ang pagpuno sa 1 gipagawas, ang linya sa asembliya magdala sa marka sa pagkompleto sa No.1, ug dili moadto sa kagamitan sa pagpuno sa No.2 sa sunod nga estasyon.

Pagpuno sa Safety Interlock:

 gawasnon:

Kung ablihan ang pultahan sa seguridad, ihunong ang karon nga aksyon;

Human masira ang pultahan sa seguridad, ang dili normal nga kontrol sa pag-access gikuha, ug ang pagpuno nagpadayon sa pagkompleto sa normal nga operasyon.

Diving interlock:

Sa gawas sa baba sa balde sa pagpuno, usa ka abnormal nga downpressure alarm ang namugna, ug ang pagpuno sa ulo mosaka sa orihinal nga posisyon ug masulbad pinaagi sa manual nga interbensyon.

Pagpuno sa sobra nga timbang:

Pagpuno sa pagsulay sa pagpuno sa overtime, ang tibuuk nga makina mohunong sa pagpuno, alarma, manual nga interbensyon aron masulbad.

Pagpuno sa plugging alarm

Gikuha sa camera ang dili normal nga alarma

Abnormal nga incoming ug outgoing material alarm

Ang Somtrue adunay usa ka disenyo ug tim sa paghimo nga puno sa pagkamamugnaon ug propesyonal nga kahibalo. Ang mga miyembro sa among team eksperyensiyado ug adunay daghang kahibalo sa industriya ug kahanas sa teknikal. Disenyo man kini sa produkto, pagplano sa proseso o paggama sa kagamitan, atong hatagan ug pagtagad ang detalye ug maningkamot alang sa pagkamaayo. Kami nagtuo nga kini mao ang walay hunong nga mga paningkamot ug talagsaon nga mga kahanas sa niini nga propesyonal nga team nga naghimo sa Jiangsu Shangchun nga makahimo sa paghatag og mga dekalidad nga mga produkto ug serbisyo aron matubag ang nagkalainlain nga mga panginahanglan sa mga kustomer.
